卸・小売業（ショッピングセンター2）

ショッピングセンターのケース

A店　様

地域：: 九州

利用者数：: 休日約500人、平日約900人

延床面積：: 2690m²

A店様はテナント9社（青果、総菜、鮮魚、精肉、酒、薬、呉服、靴等の販売）で構成され、不要照明の間引き等の省エネ活動に取り組まれており、今回は空調や冷凍冷蔵ショーケース・照明を中心とした全般的な省エネ診断を希望されました。診断の結果、空調機やショーケースの高効率化更新、空調設定温度の緩和、ショーケースへのナイトカバー徹底、蛍光灯のLED化、デマンド監視装置の活用による最大電力低減等を提案しました。

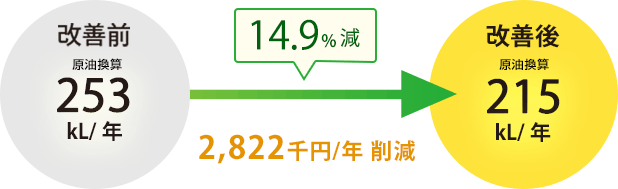

14.9%減 2,822千円/年の削減

エネルギー使用状況

内訳	電力（千kWh/年）
改善前	984
改善後	838

提案項目ダイジェスト

運用改善

提案１　空調設備

（売場）設定温度の緩和
提案２　空調設備

室内機のフィルタ清掃
提案３　冷凍冷蔵ショーケース

ナイトカバーの徹底
提案４　デマンド管理

デマンド監視装置を活用して最大電力を削減

投資改善

提案５　空調機

高効率空調機への更新
提案６　冷凍冷蔵ショーケース

高効率ショーケースへの更新
提案７　照明

（事務所）蛍光灯のLED化

コストをかけずに実行できる運用改善 4案

提案概要を全て開く

提案１

空調設備

（売場）設定温度の緩和

省エネ効果	6.8 kL/年
削減金額	441 千円/年
設備概要	空調機（13台、定格容量計：142kW、冷/暖房平均COP：2.0/2.8、冷/暖房運転時間：11h/日×120/90日/年）

キーワード

設定温度の適正化

内容

冷/暖房設定温度（25/22°C）を政府推奨値（28/20°C、+3/-2°C）に緩和し、省エネを図ることを提案。

提案２

空調設備

室内機のフィルタ清掃

省エネ効果	1.0 kL/年
削減金額	62 千円/年
設備概要	空調機（定格容量計：225kW、運転時間：11h/日×150日/年）

キーワード

室内機の清掃（熱交換器、フィルタ等）

内容

空調用室内機のフィルタを定期的に清掃して空調効率の改善をし、省エネを図る（▲2.5％）ことを提案。

提案３

冷凍冷蔵ショーケース

ナイトカバーの徹底

省エネ効果	2.7 kL/年
削減金額	174 千円/年
設備概要	オープンショーケース（7台、電動機出力計：32kW、ナイトカバー設置時間：11h/日×364日）

キーワード

ナイトカバーの設置

内容

冷凍冷蔵ショーケース（縦型）はお客が商品を取出しやすいようにオープン状態で使用されるが、閉店後から翌日開店までの間（11時間）でナイトカバー設置を徹底して冷気の庫外流出を防止し、電力消費量を削減（▲20％）することを提案。

提案４

デマンド管理

デマンド監視装置を活用して最大電力を削減

省エネ効果	最大電力の低減（▲18kW）
削減金額	369 千円/年
設備概要	デマンド監視装置

キーワード

デマンド監視制御装置の導入、活用

内容

電力会社の検針データより、ピーク電力は9月に発生している。導入済みのデマンド監視装置を活用して最大電力の変化を監視し、設定値に近づいた場合に予め定めた機器の運転を停止し、ピーク電力を低減（283→265kW、▲18kW）することを提案。

※省エネルギー量は、原油換算で表示しております。

もっと高効率の設備へ投資改善 3案

提案概要を全て開く

提案５

空調機

高効率空調機への更新

省エネ効果	8.6 kL/年
削減金額	563 千円/年
設備投資額	25,000 千円（回収：老朽更新時に実施）
設備概要	空調機（17台、冷/暖房平均COP：2.0/2.8→2.8/3.7、冷/暖房消費電力計：188/154→139/117kW）

キーワード

高効率空調機への更新

内容

パッケージ形空調機は導入後17年経過しており、経年劣化が進んでいる。最新の高効率機に更新し、電力消費量の削減を図ることを提案。

提案６

冷凍冷蔵ショーケース

高効率ショーケースへの更新

省エネ効果	18.0 kL/年
削減金額	1,179 千円/年
設備投資額	25,000 千円（回収：老朽更新時に実施）
設備概要	ケース（24台、消費電力計：18.3→12.8kW）、冷凍機（7台、消費電力計：52.7→42.1kW）

キーワード

高効率機への更新

内容

現用品のショーケースは設置後17年を経過し、経年劣化が進んでいる。ケースと冷凍機を高効率機に更新（ON/OFF制御→インバータ制御）し、省エネを図ることを提案。

提案７

照明

（事務所）蛍光灯のLED化

省エネ効果	0.5 kL/年
削減金額	34 千円/年
設備投資額	240 千円（回収：7.1年）
設備概要	FLR蛍光灯（12台：85W/台、寿命：12,000h）→LED灯（12台：40W/台、寿命：40,000h）、点灯時間：3,300h/年

キーワード

高効率照明への更新

内容

蛍光灯の交換時期の目安は15年であるが、設置後17年経過している。手始めに、事務所の蛍光灯を高効率のLED灯に更新し、省エネを図ることを提案。LED灯は外付けDC電源型（蛍光灯用安定期の撤去）とし、照明の長寿命化（12,000→40,000h）による交換作業の軽減は、効果金額に含めていない。更に店舗全体の蛍光灯への拡大により、より大きな効果が期待できる。

※省エネルギー量は、原油換算で表示しております。
